STN6800-D16 II型 是欣诺通信200G/400G可堆叠波分传输平台，具备传输容量超大、体积小、功耗低，运维便捷等特点，提供可扩展性强、可靠性高和安全性高的连接，可广泛应用于数据中心互联和新型城域网的传输。
STN6800-D16 II型 以开放软件架构为基础，提供各种开放接口，便于集成到第三方的综合网管系统。
STN6800-D16 II型 是欣诺通信200G/400G可堆叠波分传输平台，具备传输容量超大、体积小、功耗低，运维便捷等特点，提供可扩展性强、可靠性高和安全性高的连接，可广泛应用于数据中心互联和新型城域网的传输。
STN6800-D16 II型 以开放软件架构为基础，提供各种开放接口，便于集成到第三方的综合网管系统。
|
特性 |
描述 |
|
机框尺寸 |
2U高度 |
|
可插放机柜 |
19英寸机柜 |
|
电源 |
1+1电源备份 AC输入：100～240V，47～63Hz； DC输入：-40V～-72V； 高压直流输入: 192V～288V |
|
散热 |
前进风，后出风 |
|
工作环境 |
工作温度：0℃～ 45℃； 存储温度：-40℃～ 70℃； 相对湿度：10% ～ 90%，无冷凝 |
|
管理接口 |
RJ45接口、SFP光接口 |
|
管理 |
支持SNMP/NETCONF等开放接口 |

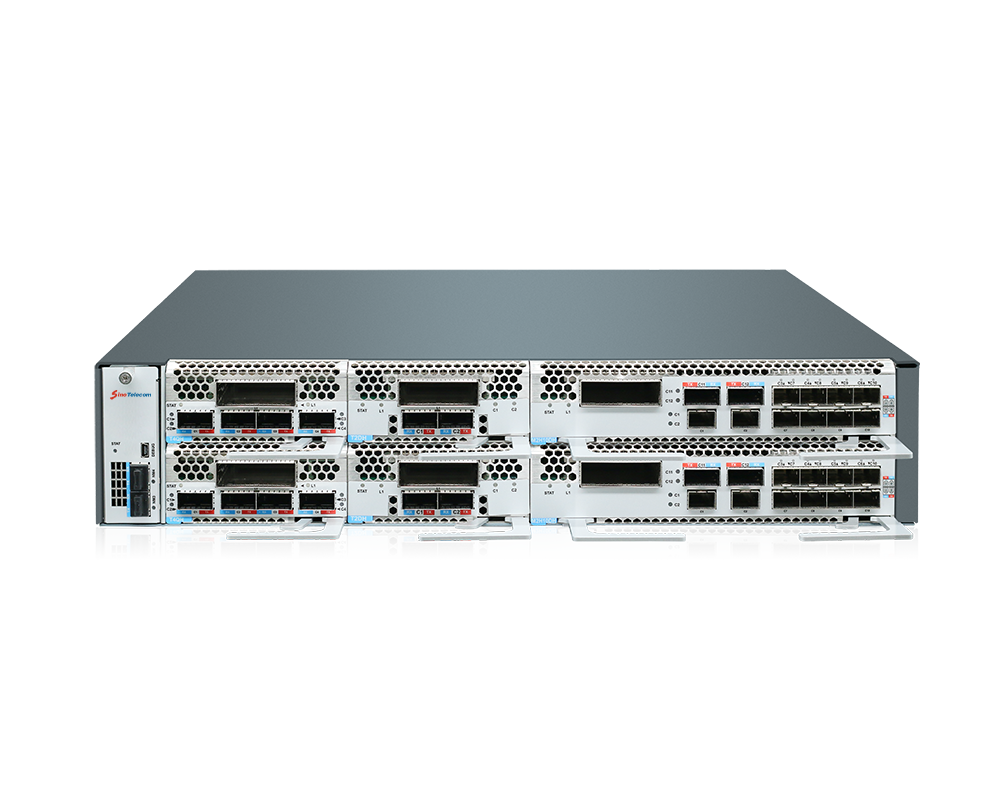

400G TMUX板卡，2*400G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
单槽板卡 |
|
客户侧接口 |
每个业务槽道支持2个可插拔QSFP-DD的400GE客户侧接口或8个扇出的100G客户侧接口，整机最大支持16个400G客户侧接口或64个100G客户侧接口 |
|
系统侧接口 |
每个业务槽道支持2个可插拔400G CFP2 DCO相干彩光模块，整机最大支持16个400G系统侧接口 |
|
系统侧信号和复用结构 |
400G : OCh <-> OTUC4 <-> ODUC4 400G : OCh <-> OTUC4 <-> ODUC4 <->ODU4 |
|
客户侧信号和映射方式 |
400G <-> ODUC4 100G <-> ODU4 |
|
线路侧调制格式 |
400G: 16QAM |
|
FEC模式 |
400G：SD-FEC |
400G TMUX板卡，4*100G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
单槽板卡 |
|
客户侧接口 |
每个业务槽道支持4个可插拔QSFP28的100G客户侧接口，整机最大支持32个100G客户侧接口 |
|
系统侧接口 |
每个业务槽道支持1个可插拔400G CFP2 DCO相干彩光模块，整机最大支持8个400G系统侧接口 |
|
系统侧信号和复用结构 |
400G : OCh <-> OTUC4 <-> ODUC4 <->ODU4 |
|
客户侧信号和映射方式 |
100G <-> ODU4 |
|
线路侧调制格式 |
400G: 16QAM |
|
FEC模式 |
400G：SD-FEC |
200G TMUX板卡，4*100G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
单槽板卡 |
|
客户侧接口 |
每个业务槽道4个可插拔QSFP28的100G客户端口，整机最大16个100G端口 |
|
系统侧接口 |
每个业务槽道2个可插拔100G CFP2 DCO相干彩光模块，整机最大8个200G线路端口 |
|
系统侧信号和复用结构 |
200G : OCh <-> OTUC2 <-> ODUC2 <-> ODU4 |
|
客户侧信号和映射方式 |
100G <-> ODU4 |
|
线路侧调制格式 |
200G：16QAM |
|
FEC模式 |
200G: SD-FEC |
200G TMUX板卡，2*100G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
单槽板卡 |
|
客户侧接口 |
每个业务槽道支持2个可插拔QSFP28的100G客户侧接口，整机最大支持16个100G客户侧接口 |
|
系统侧接口 |
每个业务槽道支持1个可插拔200G CFP2 DCO相干彩光模块，整机最大支持8个200G系统侧接口 |
|
系统侧信号和复用结构 |
200G : OCh <-> OTUC2 <-> ODUC2 <->ODU4 |
|
客户侧信号和映射方式 |
100G <-> ODU4 |
|
线路侧调制格式 |
200G：16QAM 200G：QPSK |
|
FEC模式 |
200G: SD-FEC |
200G TMUX板卡，1*100G+10*10G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
双槽板卡 |
|
客户侧接口 |
每个业务槽道支持1个可插拔QSFP28的100G客户侧接口和10个可插拔SFP+的10G客户侧接口，整机最大支持4个100G客户侧接口和40个10G接口 |
|
系统侧接口 |
每个业务槽道支持1个可插拔200G CFP2 DCO相干彩光模块，整机最大支持4个200G系统侧接口 |
|
系统侧信号和复用结构 |
200G : OCh <-> OTUC2 <-> ODUC2 <-> ODU4 |
|
客户侧信号和映射方式 |
100G <-> ODU4 10G<->ODU2<-> ODU4 |
|
线路侧调制格式 |
200G：16QAM 200G：QPSK |
|
FEC模式 |
200G: SD-FEC |
200G TMUX板卡，20*10G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
双槽板卡 |
|
客户侧业务类型 |
FC8G/16G/32G：SAN业务 10G_BMP/GFPF/GFPFextp：10GELAN以太网业务 STM64_AMP/OC192_AMP：SDH业务 OTU2/OTU2e：OTN业务 10GWAN业务 |
|
客户侧接口 |
每个业务槽道支持20个可插拔SFP+的10G客户侧接口，整机最大支持80个10G接口 |
|
系统侧接口 |
每个业务槽道支持1个可插拔200G CFP2 DCO相干彩光模块，整机最大支持4个200G系统侧接口 |
|
系统侧信号和复用结构 |
200G : OCh <-> OTUC2 <-> ODUC2 <-> ODU4 |
|
客户侧信号和映射方式 |
10G<->ODU2<-> ODU4 |
|
线路侧调制格式 |
200G：16QAM 200G：QPSK |
|
FEC模式 |
200G: SD-FEC |

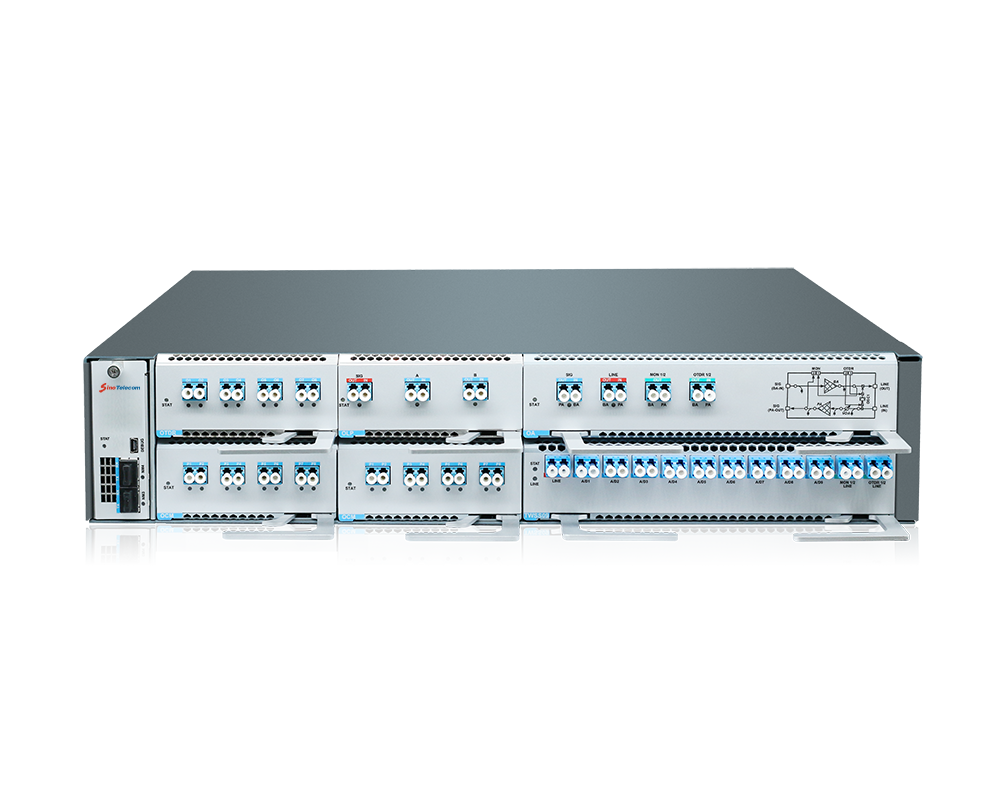

光层板卡_技术规格
|
板卡 |
描述 |
|

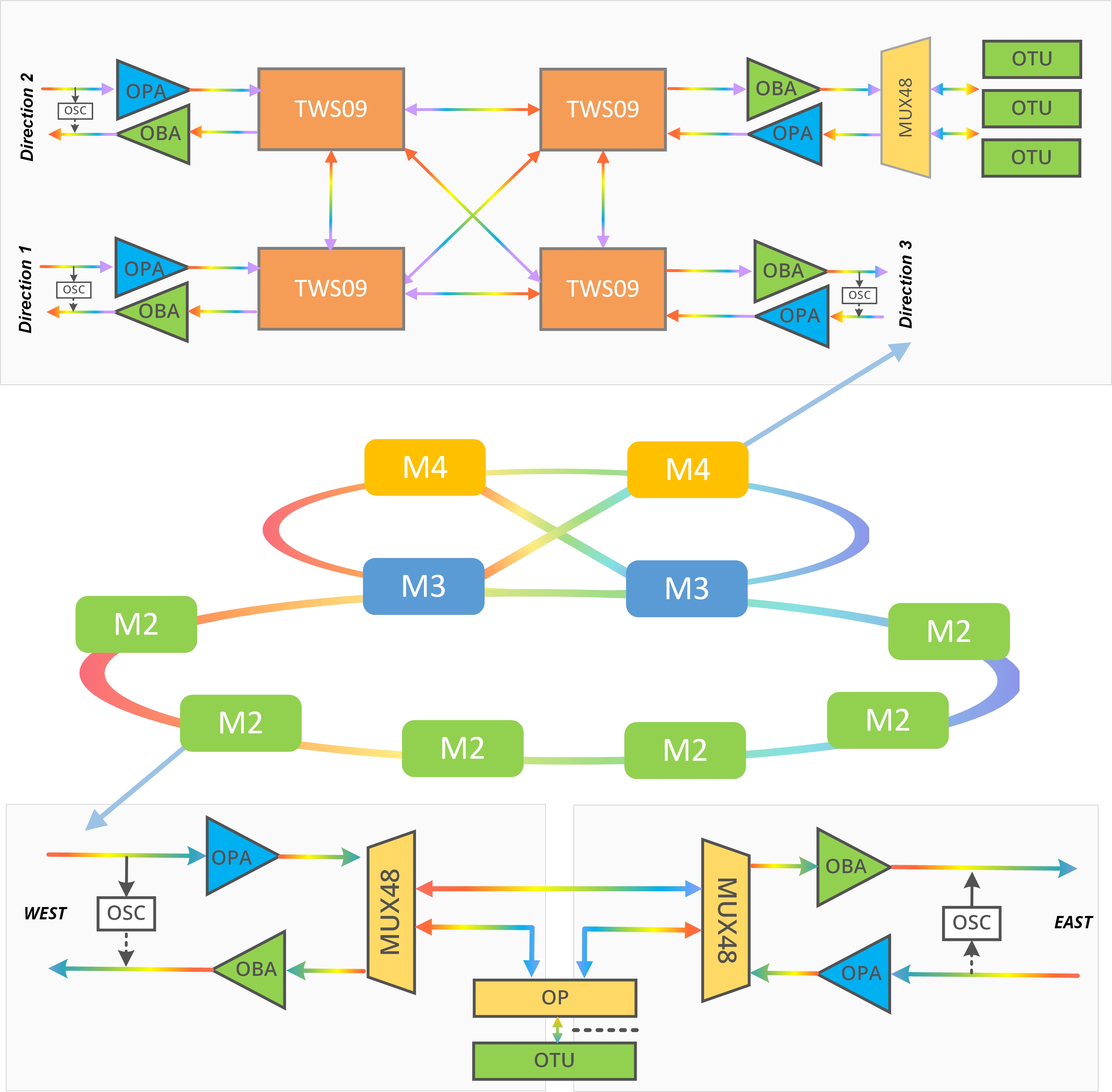

ROADM 板卡 |
支持9维WSS |
|
端站光放大板卡 |
含功率放大器 含前置放大器 支持内置OSC监控信道 支持 VOA 增益可调 支持 MON 监测接口 |
|
线路光放大板卡 |
含线路放大器 支持内置OSC监控信道 支持 VOA 增益可调 支持 MON 监测接口 |
|
光保护板卡（单路） |
支持单路光通道、光复用段、光线路保护 支持手动、自动两种工作模式 支持掉电、无光锁定 |
|
光保护板卡（双路） |
支持双路光通道、光复用段、光线路保护 支持手动、自动两种工作模式 支持掉电、无光锁定 |
|
固定波长合分波板卡 |
4波DWDM合解波板卡（可级联） |
|
时钟板卡 |
支持1588v2时钟同步传输 |
|
48波DWDM合解波设备 |
48波DWDM合解波设备 |
|
96波DWDM合解波设备 |
96波DWDM合解波设备 |
