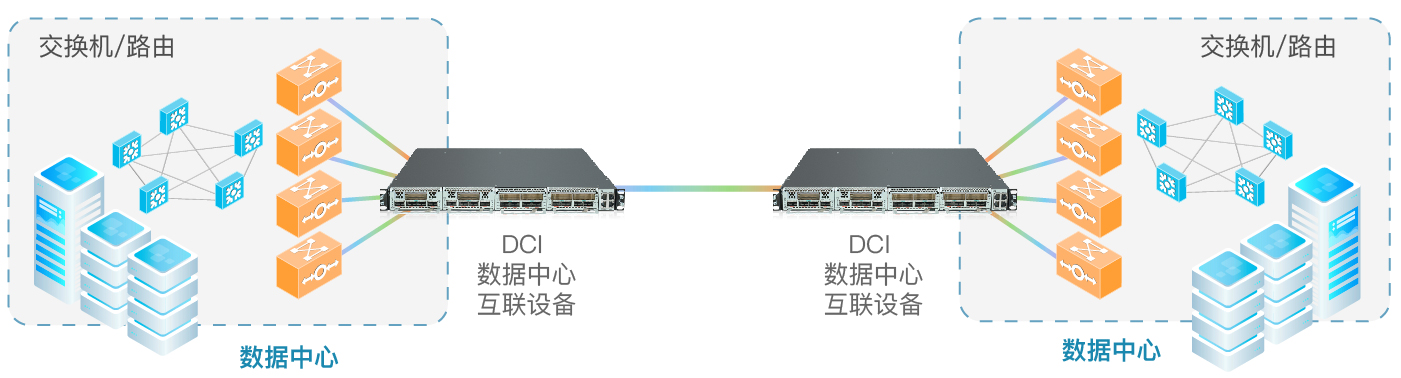

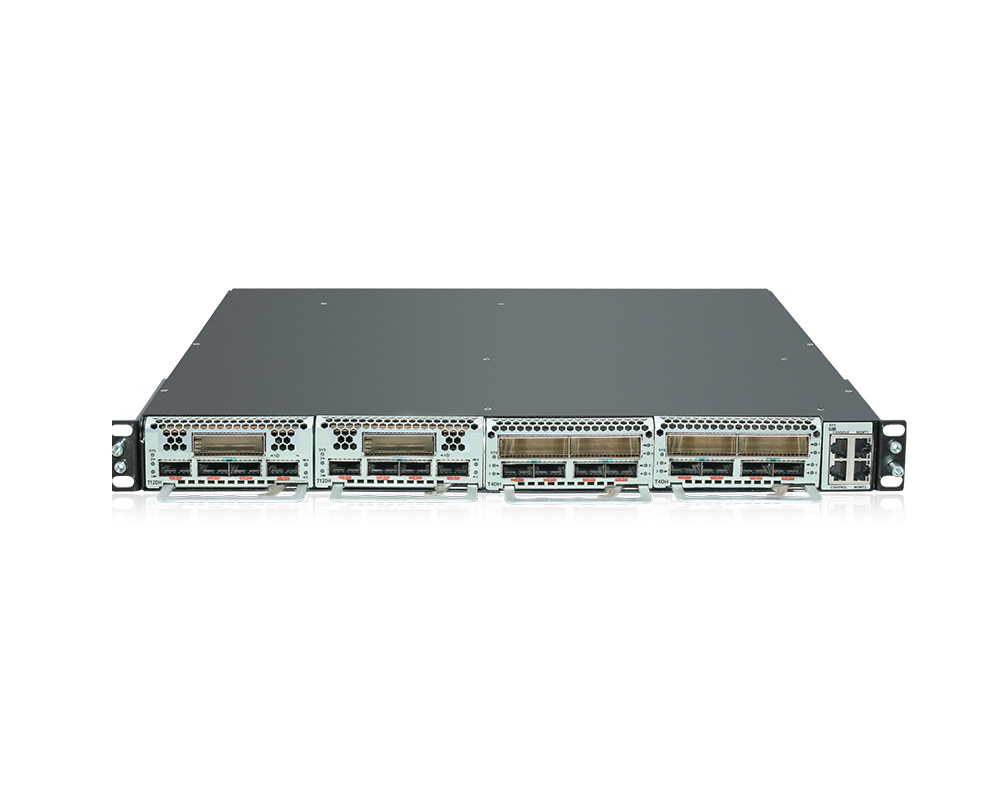

D16HE I型 是欣诺通信200G/400G可堆叠波分传输平台，具备传输容量超大、体积小、功耗低，运维便捷等特点，提供可扩展性强、可靠性高和安全性高的连接，可广泛应用于数据中心互联和新型城域网的传输。
D16HE I型 以开放软件架构为基础，提供各种开放接口，便于集成到第三方的综合网管系统。
D16HE I型 是欣诺通信200G/400G可堆叠波分传输平台，具备传输容量超大、体积小、功耗低，运维便捷等特点，提供可扩展性强、可靠性高和安全性高的连接，可广泛应用于数据中心互联和新型城域网的传输。
D16HE I型 以开放软件架构为基础，提供各种开放接口，便于集成到第三方的综合网管系统。
|
特性 |
描述 |
|
机框尺寸 |
1U高度 |
|
可插放机柜 |
19英寸机柜 |
|
电源 |
1+1电源备份，AC输入：100～240V，47～63Hz； DC输入：-40V～-72V； 高压直流输入: 192V～288V |
|
散热 |
前进风，后出风 |
|
工作环境 |
工作温度: 0°C～45°C |
|
管理接口 |
RJ45接口 |
|
管理 |
支持SNMP/NETCONF等开放接口 |
200G TMUX板卡，4*100G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
单槽板卡 |
|
客户侧接口 |
每个业务槽道4个可插拔QSFP28的100G客户端口，整机最大16个100G端口 |
|
系统侧接口 |
每个业务槽道2个可插拔100G CFP2 DCO相干彩光模块，整机最大8个200G线路端口 |
|
系统侧信号和复用结构 |
200G : OCh <-> OTUC2 <-> ODUC2 <-> ODU4 |
|
客户侧信号和映射方式 |
100G <-> ODU4 |
|
线路侧调制格式 |
200G：16QAM |
|
FEC模式 |
200G: SD-FEC |
400G TMUX板卡，4*100G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
单槽板卡 |
|
客户侧接口 |
每个业务槽道4个可插拔QSFP28的100G客户端口，整机最大16个100G端口 |
|
系统侧接口 |
每个业务槽道1个可插拔400G CFP2 DCO相干彩光模块，整机最大4个400G线路端口 |
|
系统侧信号和复用结构 |
400G : OCh <-> OTUC4 <-> ODUC4 <->ODU4 |
|
客户侧信号和映射方式 |
100G <-> ODU4 |
|
线路侧调制格式 |
400G：16QAM |
|
FEC模式 |
400G: SD-FEC |
200G TMUX板卡，20*10G支线路合一板卡
|
技术指标 |
描述 |
|
设备尺寸 |
双槽板卡 |
|
客户侧接口 |
每个业务槽道20个可插拔SFP+的10G，整机最大40个10G端口 |
|
系统侧接口 |
每个业务槽道1个可插拔200G CFP2 DCO相干彩光模块，整机最大2个200G线路端口 |
|
系统侧信号和复用结构 |
200G : OCh <-> OTUC2 <-> ODUC2 <-> ODU4 |
|
客户侧信号和映射方式 |
10G<->ODU2<-> ODU4 |
|
线路侧调制格式 |
200G：16QAM |
|
FEC模式 |
200G: SD-FEC |
光层公共单元板卡
|
板卡 |
描述 |
|
|
光放大板卡 |
支持前置放大器、功率放大器和线路放大器 支持内置OSC 监控信道 支持VOA 增益可调 支持MON 监测接口 |
|
|
光保护卡 |
支持光通道、光复用段、光线路保护； 支持手动、自动两种工作模式； 支持掉电、无光锁定。 |
|
|
48 波DWDM 合解波设备 |
波长范围1528.773nm～1566.314nm 信道间隔100GHz |
|
