4G 分布基站传输


一、 背景与需求


现有移动回传网络多采用SDH、PTN、MSAP等方式组成环网,为2G/3G/LTE业务提供传输通道,各种业务之间都使用独立的纤芯资源进行组网。

随着4G网络大规模部署,大量的RRU需要与BBU通过光纤连接来实现,而每个RRU至少需要2~6芯的光纤来传输高速的数据,巨大的纤芯需求对已经基本耗尽的光纤资源来说,压力巨大。

而同时,新的站址已经越来越难获取,居民小区已经很难建设传统宏站,弱覆盖区域增多,新建光纤通道周期长、施工困难、程序繁琐,无法满足对4G网络快速组网的需求。


二、  欣诺解决方案


针对上述问题,上海欣诺推出了无源波分解决方案,可从根本上解决上述问题。

1, BBU/RRU串行组网

应用场景:

    • BBU与RRU站点之间距离较远;
    • 光纤资源匮乏地区;
    • 无电源供电、纯无源方式;

光模块型号:

    • 1.25G光模块;
    • 2.5G光模块;
    • 6G/10G光模块;

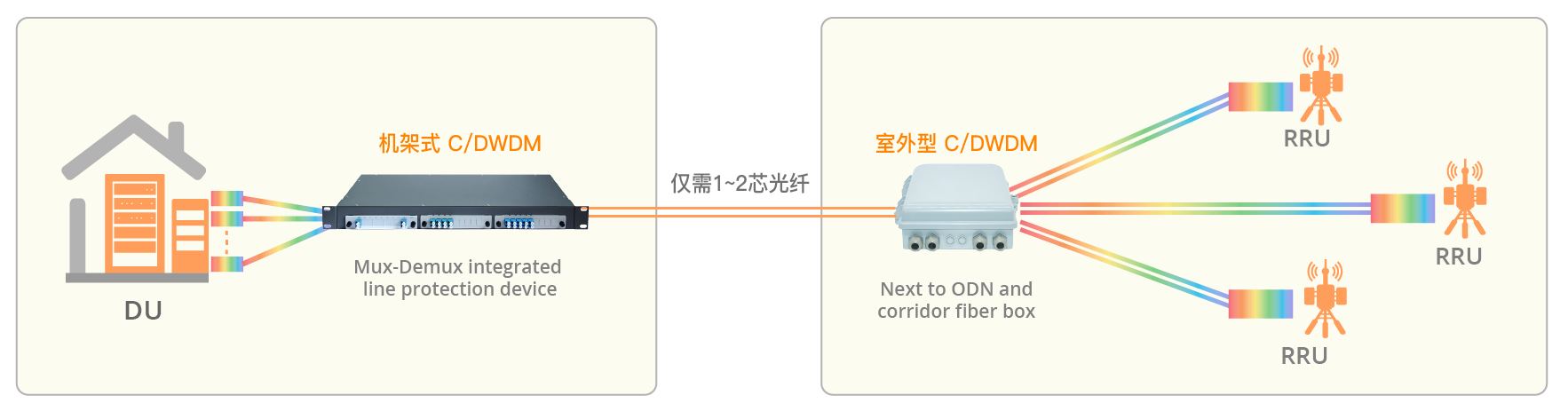

针对BBU和RRU距离较远的场景,将BBU和RRU侧的光模块替换为SFP彩光模块,同时,在近BBU和RRU侧分别部署MUX/DEMUX单元。

这样的方案,主要是对于远端RRU集中放置的场景,在BBU和RRU之间,只需要通过1~2芯光纤即可实现。


2, BBU/RRU远距传输

应用场景:

    • BBU与RRU站点为串行组网时;
    • 光纤资源匮乏地区;
    • 无电源供电、纯无源方式;

光模块型号:

    • 1.25G光模块;
    • 2.5G光模块;
    • 6G/10G光模块;

此方案主要针对RRU不规则放置的情况,这样的场景,与方案1不同的地方在于,近RRU侧配置OADM单元。


三、 成功案例

欣诺无源波分产品和解决方案已经在国内有了较大规模的商业应用,在中国移动多个省份均已规模部署。

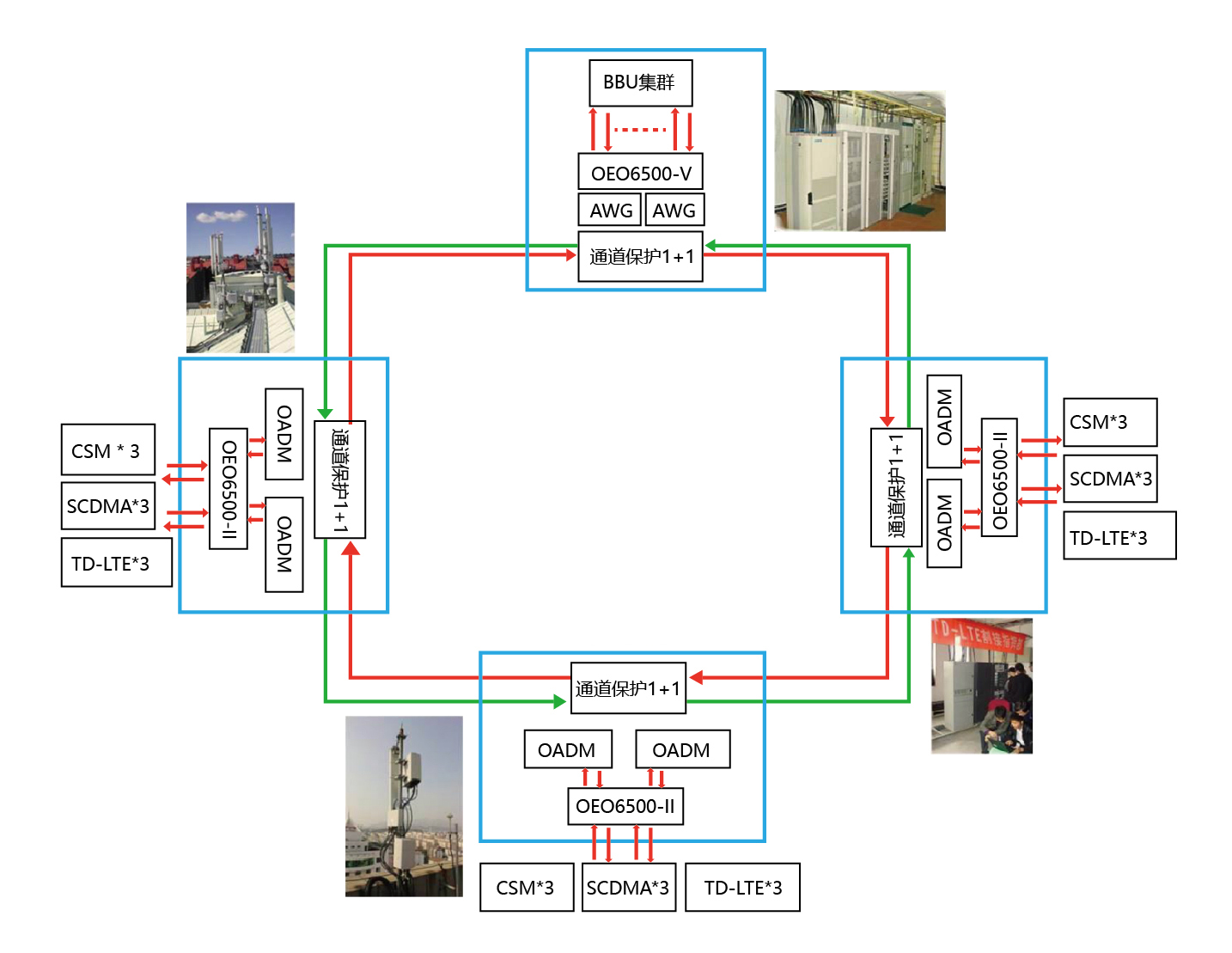

下图是欣诺在辽宁移动部署的网络示意图,通过欣诺的无源波分系统,有效解决了几个站点之间光纤资源不足的问题,加快了RRU部署的速度,基站得到迅速扩容,极大提高了用户满意度。
